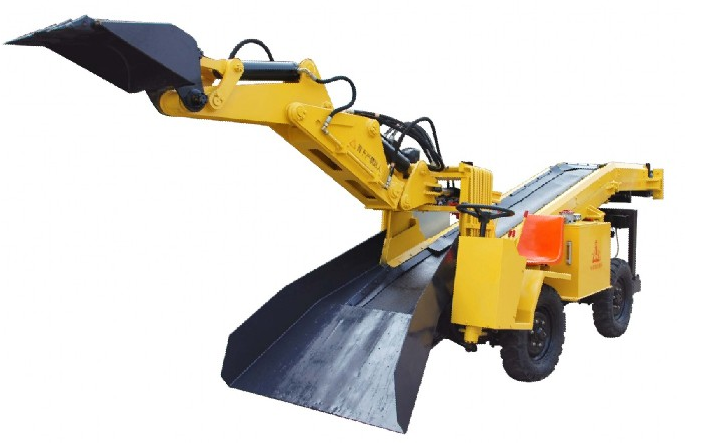

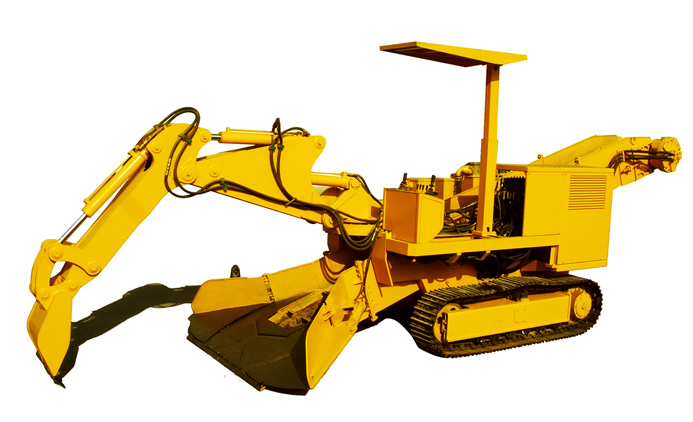

煤礦用挖掘式裝載機液壓系統操作手冊

液壓系統

本機液壓系統設備由鋼球液壓馬達、齒輪泵、優先閥、多路換向閥、液壓轉向器、液壓油缸、液壓支架軟管、散熱器、回油濾油器、液壓油箱及電纜組成。液壓軟管使用時有安全標志證書，且在有效期內。

液壓系統工作循環過程如附圖六中所示（黑色線條及箭頭為進油管和進油流向，藍色線條及箭頭為回油管和回油流向）：通過液壓油管，液壓油箱、液壓泵、相串連后與多路換向閥、與液壓轉向器油缸、多路換向閥與鏟斗油缸、大臂油缸、斗桿油缸、輸送架油缸、液壓馬達、單向閥與回轉座油缸之間均以液壓油管相連；轉向器、多路換向閥、優先閥均通過回油支管與回油總管相連；回油總管與液壓油散熱器、液壓油濾清器、液壓油箱相串連。

煤礦用挖掘式裝載機液壓油泵通過軸與電機同步運轉，啟動電機，齒輪油泵開始工作，從油箱吸入液壓油，泵出的液壓油進入多路換向閥和液壓轉向器，為行車和作業做好準備。

進行作業時，其中任一閥扳至某一工作位置時，則滑閥切斷中立位通道、同時打開閥體兩腔，液壓油從高壓腔進入油缸一腔，推動活塞完成某一作業動作，而油缸另一腔的低壓油經閥的另一腔經濾清器、液壓油散熱返回油箱，若閥桿扳至相反位置，反向重復上述過程。

裝載機額定工作壓力為12Mpa，若工作時負載過大，分配閥的安全閥自動打開，高壓油直接經回油管返回油箱，防止液壓元件、管路及構件損壞。

工作原理：外接三相660（380）V電源經過防爆型防爆磁力起動器、操縱電動機、防爆型照明燈、電鈴工作。本機采用雙磁力起動器，一個控制主油泵，一個控制皮帶輸送電機。
